Описание

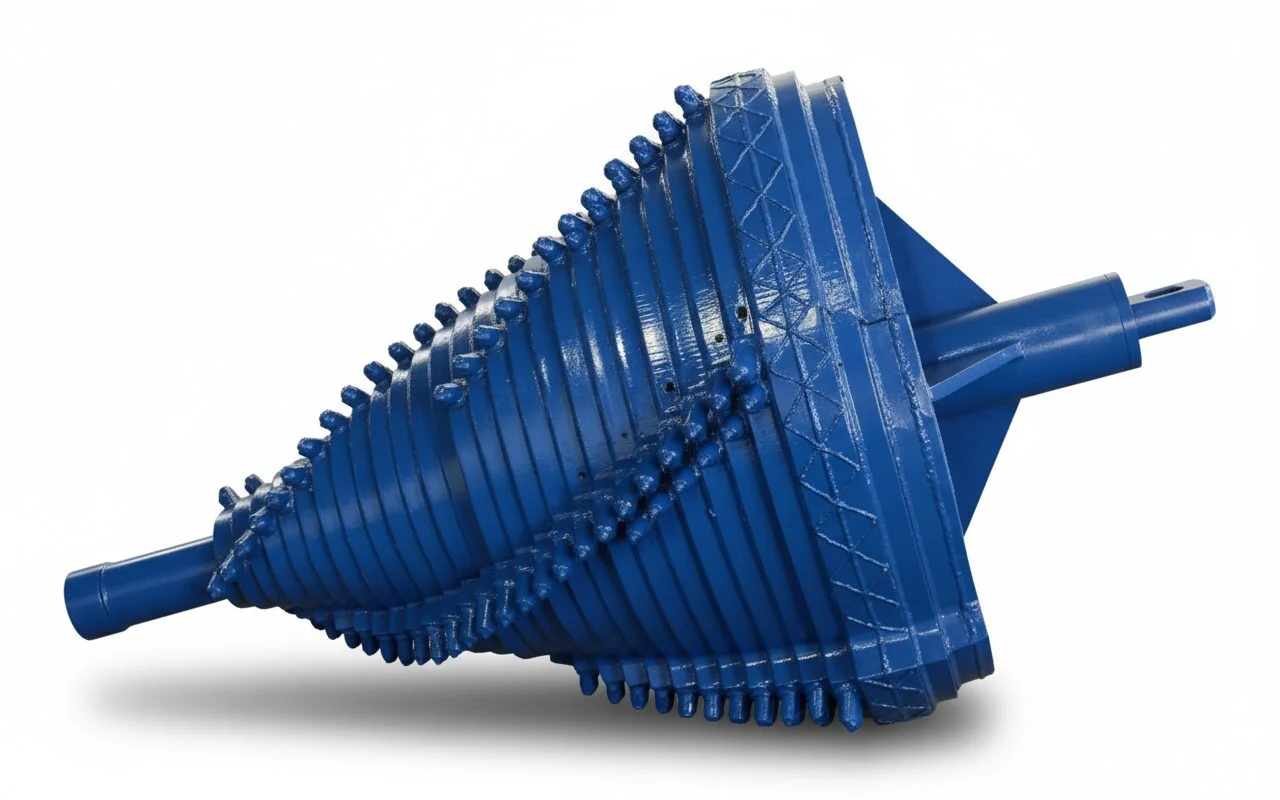

Расширитель «Кодиак» для ГНБ — эвольвентный режуще‑уплотняющий инструмент для сложных грунтов

Расширитель «Кодиак» из высоколегированной стали создан для стабильной обратной протяжки в сложной геологии HDD/ГНБ. Коническая конструкция собрана из последовательно увеличивающихся секций с полным проваром изнутри и снаружи. Эвольвентный профиль работает как «раскатчик»: порода режется и одновременно плотно вминается в стенки скважины, что снижает риск осыпей, размыва и потери формы ствола. Инструмент демонстрирует предсказуемый крутящий момент, ровный ход и высокий ресурс в абразивной среде.

Породы и условия применения

  • мягкий конгломерат;
  • известняк;
  • крепкий глинистый сланец;
  • некрепкий песчаник;
  • ангидрит;
  • галечник и каменистые грунты, слежавшаяся галька;
  • плотный мергель;
  • глинистый доломит;
  • мерзлые и отверделые грунты;
  • отверделая глина.

Конструкция и ресурс

  • Корпус из высоколегированной стали с повышенной износо‑ и ударостойкостью.
  • Коническая схема из нарастающих секций; двойная проварка швов (внутренняя и наружная) для жесткости и долговечности.
  • Эвольвентная геометрия обеспечивает калиброванное расширение и глубокое уплотнение стенок ствола.
  • Оптимизированная длина конуса и распределение массы — меньше вибраций и биения, стабильная траектория.
  • Поддержка интенсивной промывки и свободного выноса шлама; термообработка под баланс прочности и вязкости.

Опции и исполнения

  • С диаметра Ø400 мм доступно исполнение с 6 эвольвентами — вдвое больше режущих кромок и выше проходимость в плотных разрезах.
  • Дополнительный второй ряд резцов для участков с переслаиванием и включениями гальки/валунов.
  • Поставка со встроенным силовым вертлюгом или без него; сохранение проходного канала под раствор.
  • Тип присоединения — по согласованию (проушина, резьба, переходники под вашу колонну).
  • Настройка диаметра, длины, массы и баланса под тяговый класс установки и гидравлические режимы; сменные форсунки по расходу раствора.

Ключевые преимущества

  • Стабилизация стенок, снижение риска осыпей и водопритоков за счет «раскатки» грунта.
  • Высокий ресурс в абразивной среде: прочный корпус, надежные швы, устойчивость к ударным нагрузкам.
  • Контролируемая нагрузка на привод, минимизация рывков и вибраций, ровная курсовая устойчивость.
  • Индивидуальная конфигурация под геологию объекта и парк оснастки заказчика.

Подбор и заказ

Подберем и изготовим «Кодиак» под ваш объект. Сообщите требуемый диаметр и шаг расширения, типы грунтов и их абразивность, тяговое усилие/крутящий момент установки, расход бурового раствора, тип присоединений и необходимость встроенного вертлюга. Предоставим чертежи, расчет цены и сроков, организуем поставку по России и СНГ. Купить эвольвентный расширитель «Кодиак» у производителя — значит получить надежный режуще‑уплотняющий реамер для стабильной протяжки в сложных грунтах.
