Описание

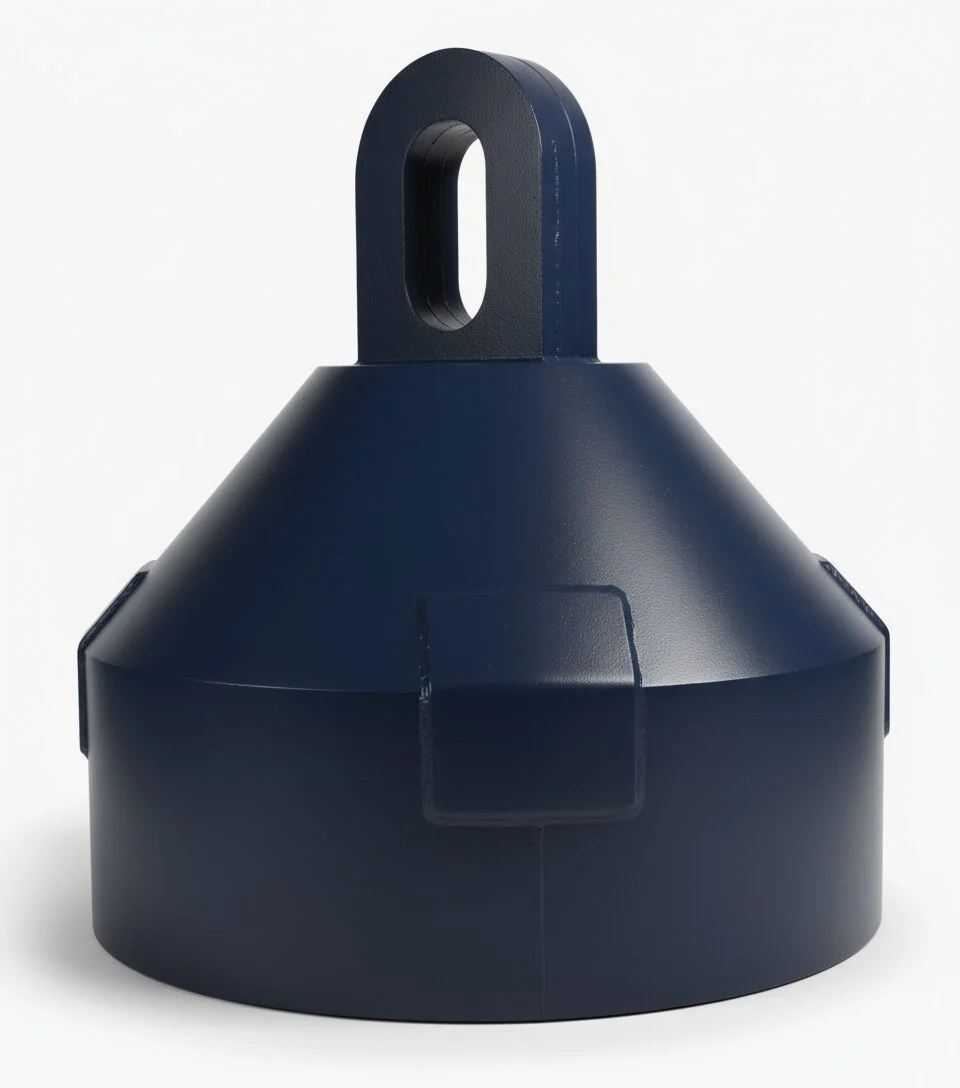

Трубные захваты для ГНБ — надежная фиксация при протяжке трубопровода

Трубные захваты для ГНБ/HDD — обязательный элемент компоновки при бестраншейной прокладке. Узел жестко фиксирует прокладываемую трубу и передает тяговое усилие от буровой установки через расширитель/пилот, сохраняя герметичность и точную соосность. Конструкция рассчитана на критические статические и динамические нагрузки: высокопрочные стали и точная мехобработка исключают самопроизвольное расцепление и утечки бурового раствора. По завершении проходки захват быстро демонтируется. У нас можно купить трубный захват для ГНБ со склада и изготовить по ТЗ.

Назначение и задачи

  • Безопасная фиксация трубы к буровой колонне при протяжке.
  • Передача осевых усилий без проскальзывания и перекосов.
  • Сохранение герметичности узла, предотвращение утечек шлама.
  • Ускорение монтажно‑демонтажных операций на трассе.

Конструкция и прочность

  • Высокопрочные стали, термообработка и точные посадки — ресурс под ударными и переменными нагрузками.
  • Рациональная геометрия контакта — устойчивое обжатие без повреждения трубы (ПЭ/ПНД, сталь и др.).
  • Соосность и стабильность тяги за счет выверенной механики соединения.
  • Антикоррозионная защита для влажных и агрессивных сред; герметичная посадка предотвращает протечки.

Способы захвата (исполнения)

  • Натяжной (обжимной) — фиксация контролируемым обжатием корпуса на трубе, быстрый монтаж и демонтаж.
  • Винтовой с рым‑болтами — завинчивание рым‑болтов для повышенной надежности на больших нагрузках.

Подбор и совместимость

  • Диаметр и материал трубы (ПЭ/ПНД, сталь), требуемый запас по прочности.
  • Тяговое усилие установки, длина трассы и наличие изгибов/радиусов.
  • Условия грунта и водонасыщенность, требования к герметичности.
  • Интерфейс присоединения к колонне/расширителю/вертлюгу (проушина, резьба, переходник).
  • Доступная линейка типоразмеров — надежное сцепление с трубами разных диаметров.

Области применения

  • Бестраншейная прокладка водопроводов, газопроводов и канализации.
  • Реже — устройство нефтепроводов и теплотрасс.
  • Любые работы ГНБ, где важны скорость протяжки, безопасность и герметичность.

Преимущества для подрядчика

  • Точная и прочная фиксация без риска отсоединения.
  • Отсутствие протечек при корректной сборке и достаточном усилии обжима.
  • Быстрый демонтаж после протягивания трубопровода.
  • Универсальность по диаметрам и материалам труб, совместимость с распространенными компоновками.

Подбор и заказ

Нужна конфигурация под ваш диаметр и усилие протяжки? Сообщите параметры трубы (материал/диаметр), схему протяжки, требуемое тяговое усилие и интерфейс присоединения — предложим оптимальный тип захвата, подготовим чертежи и комплект переходников. Возможна поставка стандартных позиций и производство по ТЗ с доставкой по России и СНГ.
